Vakuumformen mit SOLIDWORKS meistern
Einführung in das Vakuumformen
Vakuumformen ist eine vereinfachte Version des Thermoformens, ein Herstellungsprozess, bei dem eine Kunststofffolie auf eine biegsame Formtemperatur erhitzt, auf oder in eine einseitige Form gedehnt und durch Anlegen eines Vakuumdrucks zwischen der Formoberfläche und der Folie gegen die Form gehalten wird. Diese Technik hat aufgrund ihrer Geschwindigkeit, Effizienz und Fähigkeit, detaillierte Teile mit relativ geringen Werkzeugkosten herzustellen, in allen Branchen breite Akzeptanz gefunden-von Fahrzeuginnenraumkomponenten und Gehäusen für medizinische Geräte bis hin zu kundenspezifischen Verpackungen und Architekturmodellen-.
Was ist SOLIDWORKS?

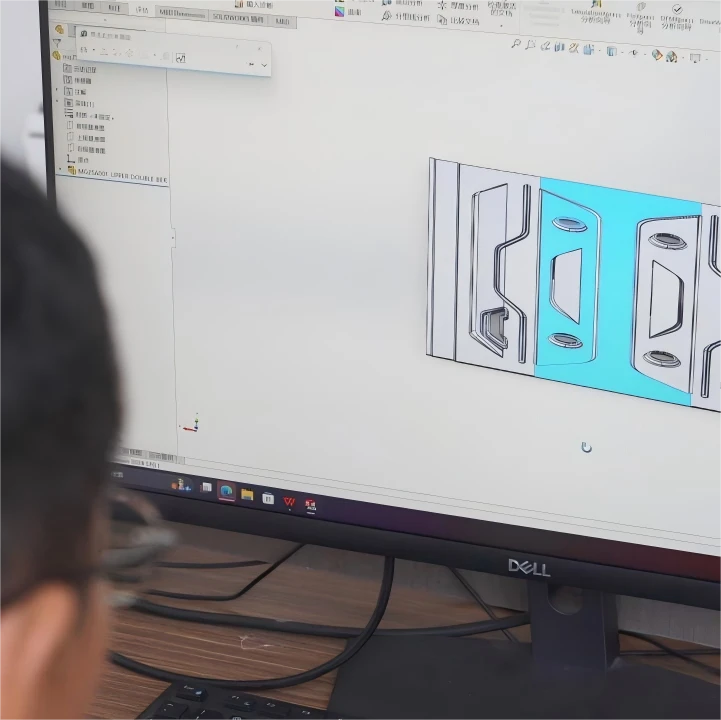

SOLIDWORKS, eine führende CAD-Software (Computer Aided Design), spielt eine zentrale Rolle in modernen Arbeitsabläufen beim Vakuumformen. Es dient als digitales Rückgrat für den gesamten Prozess, vom Konzeptentwurf bis zur Fertigungsdokumentation.
SOLIDWORKS ist eine parametrische, funktionsbasierte 3D-Modellierungssoftware, die es Ingenieuren und Designern ermöglicht, präzise digitale Darstellungen von Teilen und Baugruppen zu erstellen. Seine intuitive Benutzeroberfläche und leistungsstarke Modellierungsfunktionen machen es zu einem Industriestandard für mechanisches Design, Industrieausrüstung und Verbraucherprodukte.
SOLIDWORKS im Kontext der Vakuumformung verstehen
Rolle von SOLIDWORKS beim Vakuumformen
Bei Vakuumformanwendungen ist SOLIDWORKS für mehrere Schlüsselfunktionen unverzichtbar:
Formendesign und -validierung: Designer können hochdetaillierte 3D-Modelle von Formen erstellen und dabei wichtige Merkmale wie Formschrägen, Radien und Entlüftungswege berücksichtigen. Die Simulationstools der Software helfen dabei, potenzielle Probleme wie Hinterschneidungen oder Ausdünnungsbereiche zu erkennen, bevor Material geschnitten wird.
Technische 2D-Zeichnungen: SOLIDWORKS erstellt präzise Konstruktionszeichnungen, die Maßtoleranzen, Anforderungen an die Oberflächenbeschaffenheit und Materialspezifikationen an Formenbauer und Maschinenbediener weitergeben. Diese Zeichnungen stellen sicher, dass die physische Form mit der digitalen Absicht übereinstimmt.
Iteratives Prototyping: Die Möglichkeit, digitale Modelle schnell zu ändern, ermöglicht schnelle Entwurfsiterationen. Designer können mit verschiedenen Geometrien, Rippenanordnungen und Wandstärken experimentieren, um Teile für die Herstellbarkeit zu optimieren.
Integration mit der Fertigung: SOLIDWORKS-Modelle können zur Formenherstellung direkt auf CNC-Maschinen (Computer Numerical Control) oder 3D-Drucker exportiert werden. Dieser nahtlose digitale Thread reduziert Fehler und beschleunigt die Markteinführung.
Formendesign und -vorbereitung
Die Form ist wohl die kritischste Komponente beim Vakuumformen. Es bestimmt die endgültige Form, Oberflächenqualität und Maßhaltigkeit des geformten Teils.
Formmaterialien: Formen müssen wiederholten Aufheiz- und Abkühlzyklen standhalten, ohne sich zu verformen. Zu den gängigen Materialien gehören:
Metallformen(Aluminium oder Stahl): Bieten hervorragende Wärmeleitfähigkeit, Haltbarkeit und Präzision. Sie eignen sich ideal für die Massenproduktion und behalten die Details über Tausende von Zyklen bei.
3D-gedruckte Formen: Nützlich für Prototypenbau und Kleinserien, kann sich jedoch unter Hitze und Druck verformen. PLA kann beispielsweise beim Formen erweichen und an Maßhaltigkeit verlieren.
Formen aus Holz, Epoxidharz oder Verbundwerkstoff: Geeignet für die Produktion geringer -Mengen, erfordert jedoch eine sorgfältige Abdichtung, um ein Ausgasen von Feuchtigkeit zu verhindern.
Designüberlegungen:
Entwurfswinkel: Vertikale Wände sollten eine leichte Verjüngung (normalerweise 1–3 Grad) aufweisen, um das Entfernen der Teile zu erleichtern. Senkrechte Wände können den geformten Kunststoff einfangen.
Unterschneidungen: Im Allgemeinen vermieden, leichte Unterschneidungen können jedoch akzeptabel sein, wenn sie die Freigabe nicht verhindern. Der Entfernungswinkel muss sorgfältig berechnet werden.
Ecken und Radien: Scharfe Ecken konzentrieren die Belastung und können zum Reißen führen. Großzügige Radien begünstigen eine gleichmäßige Materialverteilung.
Belüftung: Kleine Löcher (normalerweise 0,3–0,8 mm), die in tiefe Aussparungen gebohrt werden, ermöglichen das Entweichen eingeschlossener Luft und stellen so einen vollständigen Kontakt zwischen Kunststoff und Form sicher.
Oberflächenbeschaffenheit: Die Formoberfläche geht direkt auf das geformte Teil über. Wenn die Form Werkzeugspuren aufweist, werden diese im Endprodukt nachgebildet.
